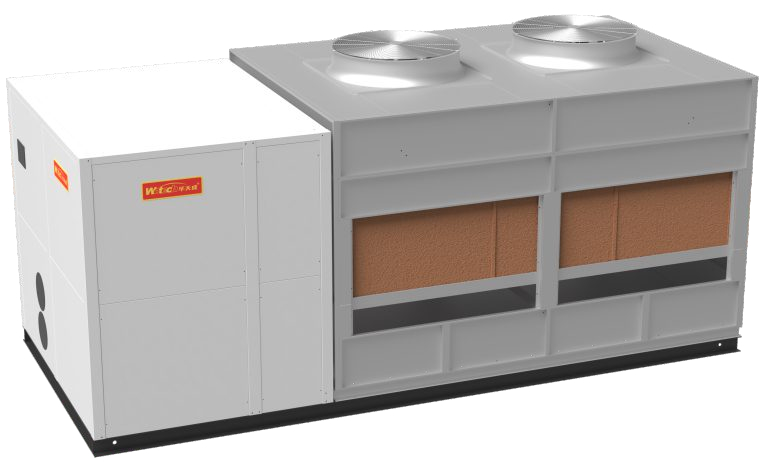

Bezolejowy magnetyczny separator lewitacyjny z chłodzeniem ewaporacyjnym zintegrowany z agregatem chłodniczym

Przegląd produktu

W dzisiejszym świecie coraz bardziej ograniczonych zasobów energetycznych Wotech pozostaje zaangażowany w ciągłe zaspokajanie potrzeb klientów. Kierując się globalną misją ochrony środowiska i wizją przyszłości zwiększania efektywności energetycznej, z powodzeniem wprowadziliśmy na rynek nową generację wysoce niezawodnych zintegrowanych agregatów chłodniczych z lewitacją magnetyczną i chłodzeniem ewaporacyjnym. To osiągnięcie opiera się na najnowszych postępach technologicznych w dziedzinie chłodnictwa i klimatyzacji. Produkt ten integruje liczne osiągnięcia technologiczne Wotech: wysokowydajną technologię kondensacji ewaporacyjnej, wysokowydajną technologię lewitacji magnetycznej, technologię samoadaptacyjnego zasilania olejem pod różnicą ciśnień i zwiększania wydajności, technologię odzysku ciepła z agregatów chłodniczych ewaporacyjnych, wysokowydajną technologię wielostopniowego rozdzielania oleju i inne. Stanowi doskonałe zwieńczenie 20 lat doświadczenia technologicznego Wotech.

Zintegrowany agregat chłodniczy z lewitacją magnetyczną i kondensacją ewaporacyjną Wotech to wysokowydajny agregat chłodniczy z lewitacją magnetyczną, wyposażony w wbudowane moduły źródła chłodzenia i zasilania wody lodowej. Integruje tradycyjne agregaty chłodnicze chłodzone wodą, wieże chłodnicze, pompy wody chłodzącej, pompy wody lodowej i urządzenia do uzupełniania wody pod stałym ciśnieniem. Klienci muszą jedynie podłączyć rury wody lodowej i zasilanie elektryczne do efektywnego działania. Jako system ramowy, może bezpośrednio zastąpić konwencjonalne pomieszczenia klimatyzacyjne i służy jako nowy typ systemu wody lodowej do instalacji zewnętrznych. Produkt ten ma szerokie zastosowanie w projektach centralnej klimatyzacji w metrach, hotelach, szkołach, centrach handlowych, szpitalach i innych miejscach. Może być również stosowany do chłodzenia procesowego w sektorach produkcji przemysłowej, takich jak elektronika i instrumenty precyzyjne. Wraz z wdrożeniem krajowych polityk oszczędzania energii i redukcji emisji, zintegrowane agregaty chłodnicze z lewitacją magnetyczną i kondensacją ewaporacyjną Wotech będą zyskiwać coraz większe uznanie.

Cechy produktu

Wysoka efektywność energetyczna

Dedykowany wysokowydajny kompresor śrubowy z chłodzeniem ewaporacyjnym typu flooded: Wyposażony w najbardziej zaawansowany profil śrubowy, wysoka

Precyzyjna obróbka mechaniczna zapewnia wydajność objętościową do 95%; Wykorzystuje międzynarodowo renomowane wysokowydajne silniki odporne na fluor, różne

Pracuje z maksymalną wydajnością we wszystkich warunkach pracy.

Wysokowydajny parownik typu flooded: Wykorzystując technologię parowania typu flooded, oferuje wyższą sprawność cieplną w porównaniu do tradycyjnych parowników suchych.

Wzrost o ponad trzykrotny, a efektywność energetyczna chłodzenia jednostki może zostać poprawiona o 14%.

Wysokowydajny kondensator ewaporacyjny:

☆ Ciepło kondensacji czynnika chłodniczego jest bezpośrednio odprowadzane do powietrza zewnętrznego i wody, eliminując potrzebę pośredniego etapu wymiany ciepła w systemie wody chłodzącej. Zmniejsza to temperaturę kondensacji jednostki o około 4°C w porównaniu do tradycyjnych jednostek chłodzonych wodą, zwiększając wydajność chłodzenia o 12%. Eliminuje również potrzebę stosowania pomp wody chłodzącej, znacznie zmniejszając zużycie energii.

☆ System natrysku wody obiegowej wykorzystuje dysze typu koszowego o wysokim przepływie i odporności na zatykanie, aby zapewnić ciągłe i równomierne rozprowadzanie wody. Ułatwia to dokładną wymianę ciepła między wodą, powietrzem i czynnikiem chłodniczym, gwarantując optymalną wydajność wymiany ciepła kondensatora.

☆ Wykorzystując technologię przeciwprądowej wymiany ciepła powietrze-powietrze w połączeniu z wypełnieniem z PVC do chłodzenia, osiągając wysoce wydajną kondensację czynnika chłodniczego.

Samowystarczalne źródło chłodzenia: Kompresor jest w pełni połączony z wentylatorem skraplacza i pompą wody. Podczas pracy z częściowym obciążeniem wentylator skraplacza i pompa wody automatycznie się rozładowują lub wyłączają. Skutecznie eliminuje to wadę, polegającą na tym, że pompa wody chłodzącej i wieża chłodnicza nadal pracują z pełnym obciążeniem po rozładowaniu i zatrzymaniu kompresora w systemach chłodzonych wodą, znacznie zwiększając wydajność operacyjną systemu klimatyzacji.

Bezstopniowa regulacja energii: Jednostka wykorzystuje sterowanie rozmyte do monitorowania obciążenia chłodniczego w czasie rzeczywistym na podstawie fluktuacji temperatury wody lodowej, umożliwiając bezstopniową regulację mocy kompresora w celu dostosowania się do dynamicznych zmian obciążenia. Osiąga to wysoką wydajność przy częściowym obciążeniu z dokładnością kontroli temperatury wody osiągającą ±0,5°C.

Wyjątkowa jakość

Wysokowydajny kompresor: Kompresor śrubowy ma mniej ruchomych części. Jego międzynarodowo renomowana marka zawiera wysokowydajny silnik odporny na fluor ze zintegrowanym modułem ochrony elektronicznej PTC. Wyposażony w łożyska toczne SKF do wału głównego, może pochwalić się żywotnością do 100 000 godzin. Do tej pory dziesiątki tysięcy tych kompresorów działają na całym świecie.

Każda jednostka przechodzi rygorystyczne testy szczelności i próżni, aby zapewnić brak punktów wycieku w całej maszynie lub jej komponentach. Ścisłe testy wydajności, odporności na korozję i trwałości gwarantują, że każda jednostka jest produktem o wysokiej niezawodności.

Rama i płyty obudowy skraplacza ewaporacyjnego wykorzystują wysokiej jakości blachy galwanizowane aluminiowo-cynkowe lub blachy ze stali nierdzewnej, które należą do najbardziej odpornych na korozję materiałów dostępnych obecnie. Ich żywotność jest 3 do 6 razy dłuższa niż zwykłych blach galwanizowanych, oferując takie zalety, jak wysoka odporność termiczna, doskonała tolerancja cieplna i estetyczny wygląd. Po spawaniu wymiennik ciepła przechodzi kompleksowe cynkowanie ogniowe, aby zwiększyć jego odporność na korozję.

System wody chłodzącej jednostki jest wyposażony w elektroniczny odkamieniacz do usuwania kamienia z wody chłodzącej w obiegu otwartym, eliminacji glonów oraz poprawy wydajności i niezawodności pracy.

Niezawodny system obróbki oleju: Kompresor zawiera opatentowany wysokowydajny separator oleju, podczas gdy jednostka zewnętrzna łączy technologie mechaniczne i adsorpcyjne do wtórnego usuwania oleju. Dodatkowo zastosowano unikalną technologię koncentracji parownika i powrotu oleju za pomocą ejektora. Zwiększa to wydajność wymiany ciepła, zapewniając jednocześnie niezawodność jednostki.

Samoadaptacyjna technologia zasilania olejem pod różnicą ciśnień i zwiększania wydajności (opcjonalnie) ☆ Podczas chłodzenia w niskich temperaturach zimą, automatycznie dostosowuje otwarcie zaworu stabilizującego ciśnienie tłoczenia kompresora, aby utrzymać ciśnienie tłoczenia na wymaganym minimalnym progu. Zwiększa to wydajność pracy jednostki, zapewniając jednocześnie niezbędne ciśnienie różnicowe zasilania olejem.

Łatwa instalacja

Dzięki zintegrowanej konstrukcji modułowej, kompresor, parownik, skraplacz ewaporacyjny, moduł hydrauliczny wody lodowej (w tym pompa wody lodowej, filtr wody i zawór uzupełniania wody) oraz system uzdatniania wody są umieszczone w ramie modułowej. Ta kompaktowa konstrukcja minimalizuje zajmowaną powierzchnię, wymagając od klientów podłączenia jedynie rur wody lodowej i zasilania elektrycznego do efektywnego działania. Jednostka wykorzystuje konstrukcję modułową, dzieląc duże komponenty na mniejsze części dla wygodnego transportu i podnoszenia na miejscu. Umożliwia pracę pojedynczej jednostki lub pracę sieciową do trzech modułowych jednostek z jednym kompresorem dowolnej wielkości.

Cicha praca

Półhermetyczny kompresor śrubowy posiada dwuścienną konstrukcję obudowy z podkładkami tłumiącymi drgania jako standardowe wyposażenie podstawy, zapewniając płynną i niezawodną pracę przy niskim poziomie hałasu. Skraplacz wykorzystuje wentylator osiowy ze stopu aluminium specjalnie zaprojektowany do chłodzenia ewaporacyjnego, wyposażony w łopatki zakrzywione do przodu i opływowy kanał wlotowy. Ta konfiguracja zapewnia niski opór powietrza, wysoki przepływ powietrza, niski poziom hałasu i wysoką wydajność.

Inteligentne sterowanie

1. Inteligentne sterowanie

☆ Jednostka wykorzystuje zaawansowany kontroler mikrokomputerowy, oferujący precyzyjne sterowanie, wszechstronne funkcje i wysoki stopień automatyzacji.

☆ Oferuje wiele ustawień trybu pracy, aby sprostać różnorodnym potrzebom użytkowników;

☆ Wiele automatycznych kontroli ochrony zapewnia bezpieczeństwo pracy jednostki;

☆ 10-calowy wyświetlacz dotykowy zapewnia kompleksowe monitorowanie parametrów pracy jednostki. Przyjazny dla użytkownika interfejs zapewnia intuicyjną obsługę, umożliwiając prawdziwe uruchamianie/zatrzymywanie jednym dotknięciem.

2. System sterowania grupą wielostanowiskową (opcjonalnie)

☆Systemy sterowania grupą wielostanowiskową automatycznie obliczają obciążenia w czasie rzeczywistym dla systemów klimatyzacji. Jednocześnie, w oparciu o modele obliczeniowe sprzężenia wydajności i efektywności energetycznej dla każdego urządzenia, automatycznie wybierają optymalne plany operacyjne i strategie sterowania. Inteligentnie zarządza kompresorem, pompą wody lodowej i obiegiem skraplacza ewaporacyjnego. Skutecznie zwiększa wydajność operacyjną systemu klimatyzacji w warunkach zmiennego obciążenia, poprawia stabilność i precyzję kontroli temperatury wody, zwiększa ogólną efektywność energetyczną systemu oraz zmniejsza zużycie energii i koszty operacyjne.

☆ Obsługuje sterowanie grupowe w sieci do 8 jednostek chłodzenia ewaporacyjnego tego samego modelu wyposażonych w samowystarczalne moduły chłodzenia wodą;

☆ Obsługuje sterowanie grupowe w sieci do 8 jednostek chłodzenia ewaporacyjnego dowolnego modelu i ich odpowiednich zaworów elektrycznych wody lodowej (opcjonalnie), wraz z zewnętrznymi modułami ciśnienia wody.

Zalety technologiczne

Porównanie ekonomiczne

Analiza projektu aplikacyjnego:

Powierzchnia budynku do klimatyzacji w pewnym projekcie wynosi 7500 m². Wskaźnik obciążenia chłodniczego wynosi 150 W/m². Projektowe obciążenie chłodnicze wynosi 1125 kW. Okres pracy chłodniczej wynosi 180 dni, z 10 godzinami pracy dziennie. Wydajność jednostki wynosi 0,75. Stawki za energię elektryczną przemysłową są obliczane po 1,0 $/kWh.
