Nazwa marki: | Wotech |
Numer modelu: | WBC-860.0CBS (KE) |

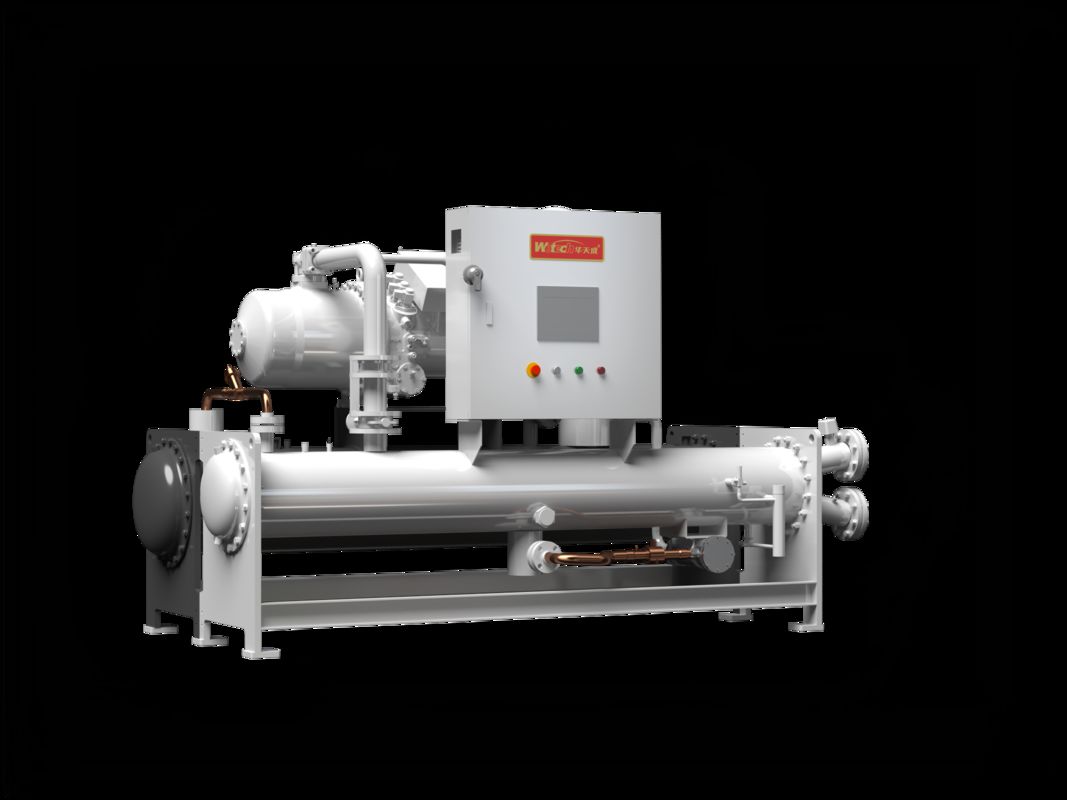

Rozwiązania dla przemysłowych agregatów chłodniczych chłodzonych wodą Precyzyjne chłodzenie dla produkcji i wytwarzania
WYSOKOWYDAJNY SPRĘŻARKA
Wysokowydajna sprężarka dwuśrubowa
Posiada segmentową lub bezstopniową modulację wydajności, co pozwala sprężarce na dostosowanie wydajności w oparciu o wymagania temperaturowe procesu - maksymalizując efektywność energetyczną. Półhermetyczna konstrukcja eliminuje potrzebę stosowania uszczelnień wału, rozwiązując problemy z wyciekami i poprawiając ogólną niezawodność. Silnik jest umieszczony oddzielnie od korpusu sprężarki, co ułatwia konserwację i serwis. Zawiera najnowszy asymetryczny profil wirnika, z 5-płatkowym wirnikiem męskim i 6-płatkowym wirnikiem żeńskim. Są one precyzyjnie szlifowane przy użyciu specjalnych, bardzo precyzyjnych szlifierek, aby zapewnić optymalny luz zębowy i utrzymać wysoką wydajność wolumetryczną nawet podczas ciągłej pracy.
Wyposażony w wysokowydajny, uszczelniony silnik, który jest odporny na fluor, energooszczędny i wysoce niezawodny. Konstrukcja z napędem bezpośrednim
eliminuje potrzebę stosowania wału transmisyjnego, zapewniając minimalne straty energii i wysoką sprawność mechaniczną.
Port wylotowy: Wyposażony w zawór zwrotny zapobiegający obrotom wstecznym sprężarki podczas wyłączania. Moduł ochrony elektronicznej: Monitorowanie w czasie rzeczywistym temperatury wylotu, temperatury silnika i napięcia; chroni
sprężarkę podczas nieprawidłowej pracy.
Konstrukcja półhermetyczna: Brak problemów z wyciekami uszczelnień wału. Silnik i korpus są zaprojektowane oddzielnie, co ułatwia konserwację. Zawór regulacji wydajności: Obsługuje regulację wydajności skokową lub bezstopniową.
Wbudowany wysokowydajny separator oleju: Zintegrowana konstrukcja z żeliwa sferoidalnego redukuje hałas o 50%, Wykorzystuje precyzyjny filtr siatkowy o skuteczności separacji oleju do 99,79%, zapewniając odpowiedni poziom oleju w sprężarce i poprawiając wydajność wymiany ciepła w parowniku.
Wirniki dwuśrubowe:Najnowszy asymetryczny profil zęba z minimalną różnicą ciśnień między zębami i portami powrotnymi, co skutkuje wysoką wydajnością wolumetryczną.
Silnik z napędem bezpośrednim: Brak strat energii z transmisji mechanicznej, wysoka sprawność, praca sprężarki przy niskich obrotach i niski poziom hałasu.
Łożyska wysokiej precyzji: Importowane łożyska wysokiej precyzji firmy FAG (Niemcy) i SKF (Szwecja).
Silnik US LEESON: Wysokowydajny, odporny na tlen silnik uszczelniony z chłodzeniem czynnikiem chłodniczym, minimalizujący emisję ciepła i poprawiający efektywność energetyczną.
Port ssawny: Wyposażony w zawór odcinający ssanie, umożliwiający konserwację sprężarki bez odzyskiwania czynnika chłodniczego.
Filtr oleju: Zapewnia czysty olej smarujący, aby zapobiec zatykaniu kluczowych komponentów, takich jak elektroniczny zawór rozprężny. Łatwy w demontażu i czyszczeniu.
SKRAPLACZ
Wysokowydajny skraplacz
Posiada konstrukcję typu pin dla cienkiej warstwy cieczy i niskiej rezystancji termicznej.
Wyposażony w dystrybutor czynnika chłodniczego, aby zapewnić równomierny przepływ bez martwych stref.
Zaawansowana technologia rozmieszczenia rur zapewnia wysoką wydajność wymiany ciepła.
Wielostopniowa konstrukcja podchładzania w strefie podchładzania znacznie zwiększa ogólną efektywność energetyczną urządzenia.
PAROWNIK
Wysokowydajny parownik
Wysokowydajny parownik zapewnia równomierny rozkład czynnika chłodniczego. Wykorzystuje dedykowane rury wymiany ciepła z opadającym filmem, aby poprawić wydajność wymiany ciepła i zmniejszyć napełnienie czynnikiem chłodniczym. Zaawansowana analiza symulacji CFD jest stosowana w celu wyboru optymalnej konstrukcji dla doskonałej wydajności wymiany ciepła.
Wyposażony w dwustopniowy dystrybutor cieczy dla równomiernego rozkładu, a wylot parownika posiada konstrukcję przegrody ssawnej, aby skutecznie zapobiegać przedostawaniu się cieczy do sprężarki. Nierównomierna technologia podziału grupy rur zapewnia stabilną wymianę ciepła. Niezależny port powrotu oleju został zaprojektowany w celu zapewnienia skutecznego powrotu oleju w warunkach pełnego obciążenia.
Specyfikacje
Model nr. | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0C-B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
Opis | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
Warunki chłodzenia Temperatura wody chłodzącej: W30-35°C Temperatura wody lodowej: W17~12°C |
Wydajność chłodnicza(Strona użytkownika) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
Moc wejściowa | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
Prąd | A | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
EER | W/W | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
Maksymalna moc wejściowa | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
Maks. prąd wejściowy | A | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
Zasilanie | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
Sprężarka | Typ | Scroll | Scroll | Scroll | Scroll | Śrubowa | Śrubowa | Śrubowa | |
Czynnik chłodniczy | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
Ilość | Zestaw | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
Sposób uruchamiania | wł./wył. | wł./wył. | wł./wył. | wł./wył. | wł./wył. | wł./wył. | wł./wył. | ||
Zakres regulacji energii | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||
Parownik | Typ | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | |
Przepływ wody po stronie wody chłodzącej | m³/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
Opór wody po stronie wody chłodzącej | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
Interfejs po stronie wody chłodzącej | cal | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Zakres temperatur roztworu mrożącego | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
Skraplacz | Typ | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | Rura w płaszczu | |
Przepływ wody po stronie wody chłodzącej | m³/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
Opór wody po stronie wody chłodzącej | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
Interfejs po stronie wody chłodzącej | cal | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Zakres temperatur roztworu mrożącego | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
Pojemność zbiornika na wodę | L | 150 | 200 | 300 | 600 | / | / | / | |
Wymiar jednostki | D / S / W | mm | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
Waga jednostki | kg | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
Waga operacyjna | kg | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
