Nazwa marki: | Wotech |
Numer modelu: | WBC-52.5cbs (Ke) |

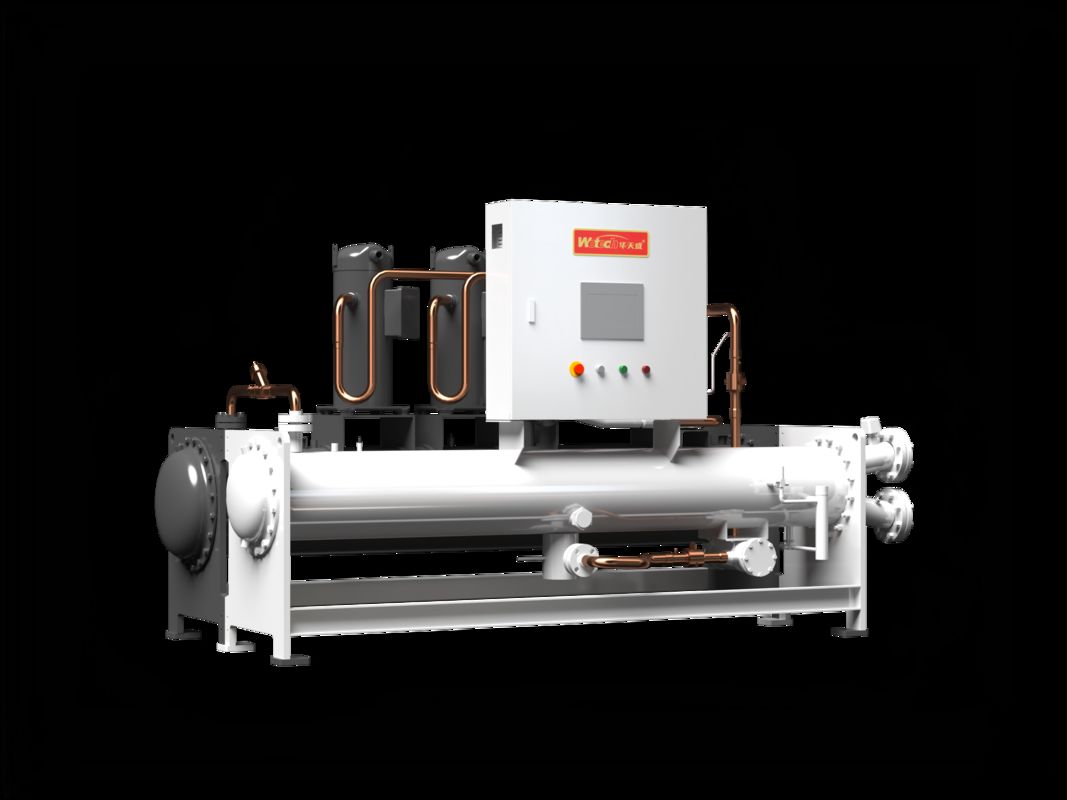

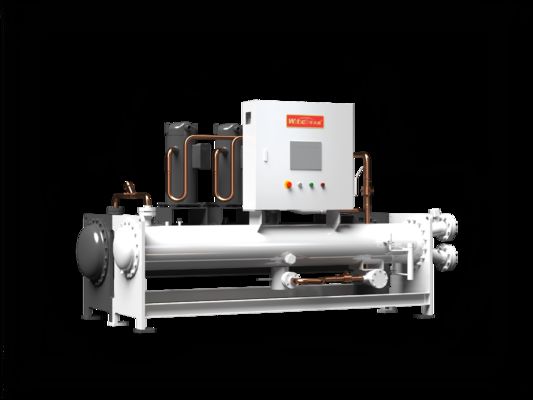

Wysokiej wydajności chłodni wody do chłodzenia procesów przemysłowych
Kompresor wysokiej wydajności
Wysokiej wydajności sprężarka dwuskrętowa
Funkcje segmentowanej lub stopniowej modulacji mocy, umożliwiające sprężarzowi dostosowanie mocy w oparciu o wymagania temperatury procesu - maksymalizacja efektywności energetycznej.Półhermetyczna konstrukcja eliminuje potrzebę uszczelnień wału, rozwiązując problemy z wyciekami i zwiększając ogólną niezawodność.Zawiera najnowszy asymetryczny profil wirnika, z 5-odcinkowym męskim i 6-odcinkowym żeńskim wirnikiem.Są one precyzyjnie mielone przy użyciu specjalnych maszyn do szlifowania o wysokiej precyzji, które zapewniają optymalny rozkład zębów i utrzymują wysoką wydajność objętościową nawet w warunkach ciągłej pracy..
Wyposażony w silnik o wysokiej wydajności, zamknięty, odporny na fluor, energooszczędny i bardzo niezawodny.
eliminuje konieczność pojazdu z wałem przesyłowym, zapewniając minimalne straty energii i wysoką wydajność mechaniczną.
Port rozładowania:Zapewnione z zawórem awaryjnym zapobiegającym odwrotnemu obrotowi sprężarki podczas wyłączeniaModul ochrony elektronicznej: monitorowanie temperatury rozładowania, temperatury silnika i napięcia w czasie rzeczywistym;Ochrona
sprężarki podczas nieprawidłowej pracy.
Półhermetyczna:Nie ma problemów z wyciekiem uszczelnienia wału. Silnik i nadwozie są zaprojektowane oddzielnie dla ułatwienia konserwacji.
Wbudowany wysokiej wydajności separator oleju: konstrukcja z roztrzaskanego żelaza elastycznego zmniejsza hałas o 50%, używa wysoko precyzyjnej siatki filtrującej z wydajnością separacji oleju do 99,79%,Zapewnienie odpowiedniego poziomu oleju w sprężarce i poprawa wydajności parowników.
Wyrobki z tworzyw sztucznychNajnowsze asymetryczne profily zębów z minimalną różnicą ciśnienia między zębami i portami zwrotnego przepływu, co zapewnia wysoką wydajność objętościową.
Silnik napędu bezpośredniego: Brak strat energii z mechanicznej skrzyni biegów, wysoka wydajność, niski poziom hałasu i działanie kompresora.
Łożyska o wysokiej precyzji:limportowane łożyska o wysokiej precyzji z FAG (Niemcy) i SKF (Szwecja).
US LEESON Motor: Wysokiej wydajności, tlenoodporny silnik zamknięty z chłodzącym czynnikiem chłodzącym, minimalizujący emisję ciepła i zwiększający efektywność energetyczną.
Przyczepka odsysania:Wyposażony w zawór odciągający, umożliwiający utrzymanie sprężarki bez odzyskiwania czynnika chłodniczego.
Filtr olejowy:Zapewnia czysty olej smarowy, aby zapobiec zatykania kluczowych komponentów, takich jak elektroniczny zawór rozszerzający.
KONDENSATOR
Kondensator o wysokiej wydajności
O charakterystycznej konstrukcji konstrukcyjnej typu szpilki dla cienkiej płynnej folii i niskiej odporności termicznej.
Wyposażone w rozdzielacz czynnika chłodniczego, aby zapewnić równomierny przepływ bez martwych stref.
Zaawansowana technologia układu rur zapewnia wysoką wydajność transferu ciepła.
Projekt wieloetapowego podchłodzenia w strefie podchłodzenia znacząco zwiększa ogólną efektywność energetyczną urządzenia.
Wyparnik
Wydajny parownik
Wydajny parownik zapewnia jednolite rozkład czynnika chłodniczego.It uses dedicated falling-film heat exchange tubes to improve heat transfer efficiency and reduce refrigerant chargeAdvanced CFD fluid simulation analysis is applied to select the optimal design for superior heat exchangeperformance.
Wyposażony w dwustopniowy rozpuszczalnik płynu w celu równomiernego rozkładu, natomiast wylot z parownika wyposażony jest w konstrukcję wysysacza, aby skutecznie zapobiec przenoszeniu płynu do sprężarki.Technologia rozdzielania nierównych grup rur zapewnia stabilny transfer ciepłaNiezależny port zwrotu oleju jest zaprojektowany w celu zapewnienia skutecznego zwrotu oleju w warunkach pełnego obciążenia.
Specyfikacje
Model nr. | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0C-B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
Opis | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
Warunki chłodzenia Temperatura wody chłodzącej: W30-35°C Temperatura wody schłodzonej: W17~12°C |
Pojemność chłodzenia(Strona użytkownika) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
Moc wejściowa | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
Aktualność | A | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
EER | W/W | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
Maksymalna moc wejściowa | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
Maks. prąd wejściowy | A | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
Zasilanie | V/PH/HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | 380V 3N~50HZ | |
Kompresor | Rodzaj | Przewiń | Przewiń | Przewiń | Przewiń | Wyrzuć. | Wyrzuć. | Wyrzuć. | |
Chłodnicze | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
Ilość | Zestaw | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
Sposób rozpoczęcia | włączony/wyłączony | włączony/wyłączony | włączony/wyłączony | włączony/wyłączony | włączony/wyłączony | włączony/wyłączony | włączony/wyłączony | ||
Zakres regulacji energii | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||
Odparnik | Rodzaj | Rury w skorupie | Rury w skorupie | Rury w skorupie | Rury w skorupie | Rury w skorupie | Rury w skorupie | Rury w skorupie | |
Przepływ wody po stronie wody schłodzonej | m3/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
Odporność na wodę po stronie wody schłodzonej | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
Interfejs po stronie wody schłodzonej | Calownik | G2" | G2" | G2-1/2" | DN80 | DN100 | DN 150 | DN200 | |
Zakres temperatur roztworu mrożącego | °C | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | 5 ~ 25 | |
Kondensator | Rodzaj | Rury w skorupie | Rury w skorupie | Rury w skorupie | Rury w skorupie | Rury w skorupie | Rury w skorupie | Rury w skorupie | |
Przepływ wody po stronie wody schłodzonej | m3/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
Odporność na wodę po stronie wody schłodzonej | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
Interfejs po stronie wody schłodzonej | Calownik | G2" | G2" | G2-1/2" | DN80 | DN100 | DN 150 | DN200 | |
Zakres temperatur roztworu mrożącego | °C | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | 15 ~ 40 | |
Pojemność zbiornika wody | L | 150 | 200 | 300 | 600 | / | / | / | |
Wymiar jednostki | L / W / H | mm | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
Masę jednostkową | kg | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
Operacja waga | kg | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
